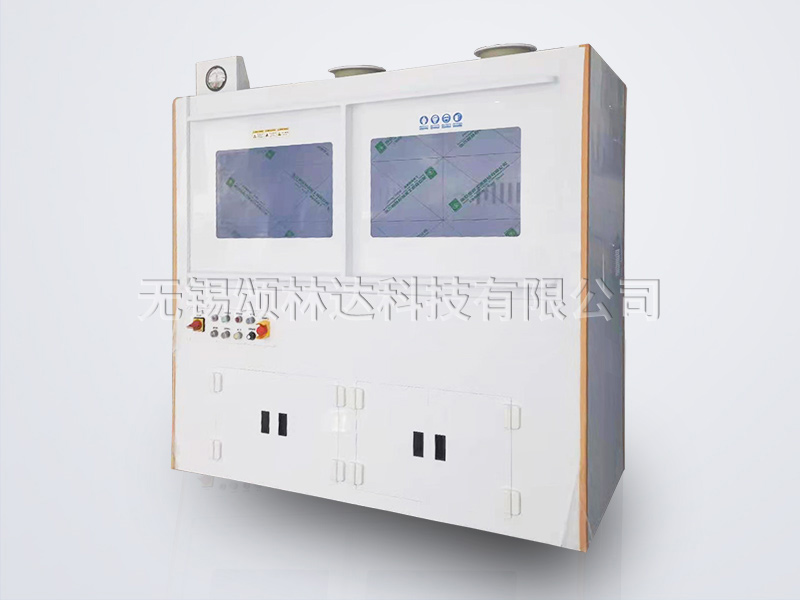

    半導體酸洗臺

    1.設備概述:?設備用途:用于清洗零件?操作方式:將零件置于燒杯內清洗,清洗后化學液倒入酸堿槽排放,酸堿槽內沖洗燒杯及零件,酸槽/堿槽具備短時間酸/堿泡洗工件功能?設備外形尺寸: 寬×深×高(W×D×H單位 mm)···

    產品描述

    1. 設備概述:

    設備用途:用于清洗零件



    操作方式:將零件置于燒杯內清洗,清洗后化學液倒入酸堿槽排放,酸堿內沖洗燒杯及零件,酸槽/堿槽具備短時間酸/堿泡洗工件功能

    設備外形尺寸: 寬×深×高(W×D×H 單位 mm)= 1800×800×1800(推拉門到頂高度2700mm)

    設備重量:總重量=300Kg

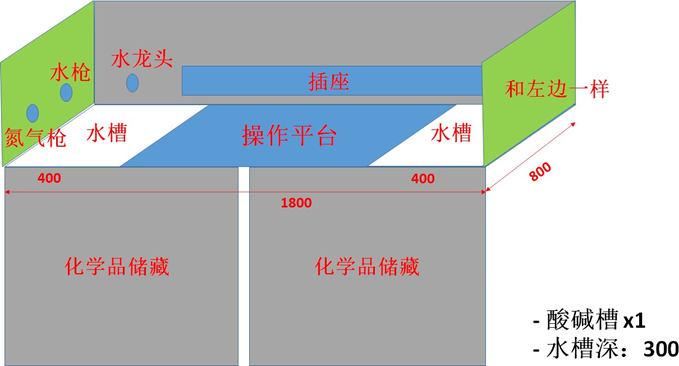

    設備布局:


    2.1. 設備組成:

    由以下部分組成,本體、水槽、DI 純水管路、排風系統及電氣系統等部分組成。

    2.1. 本體

    本體由耐腐蝕 PP 材料焊接而成,耐強酸堿

    底托由碳鋼外包PP 板焊接而成

    安全門:本體的操作側配有透明 PVC 外包 PP 材質上下推拉門,推拉門推至一定高度可固定

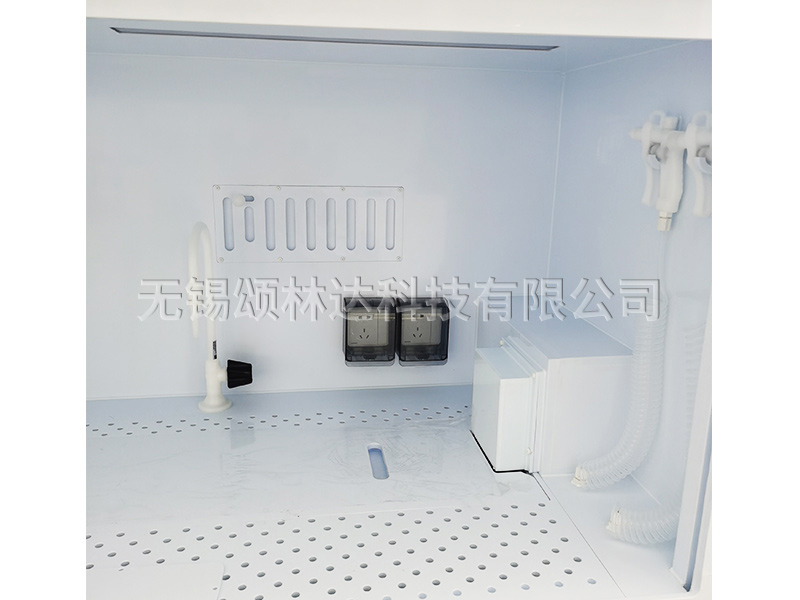

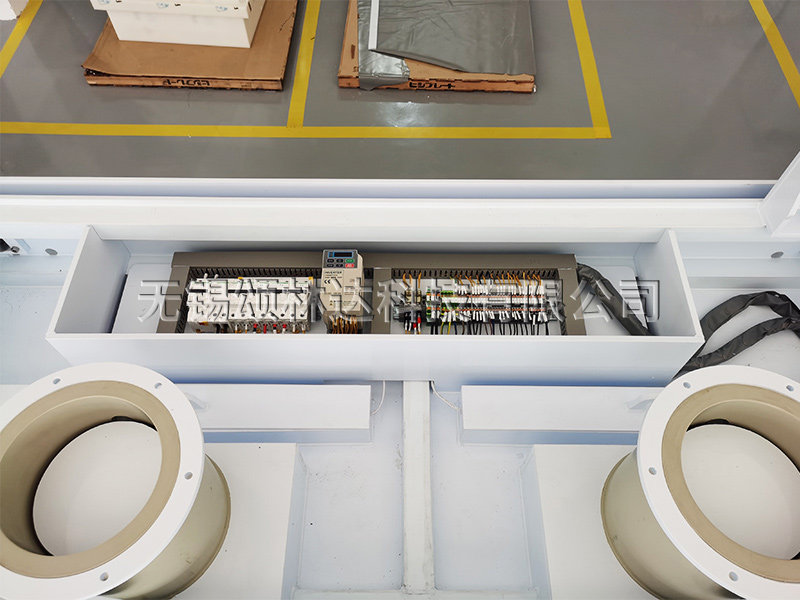

    布局:本體中部左右兩側為左側酸槽,右側堿槽,中間為操作區,頂部為電氣安裝區,下部為化學品存儲區,操作按鈕在設備左側下部

    維修門:在相應的區域,均設有活動維修門,方便維修安裝

    定位:配備萬向腳輪與調平地腳

    照明:配有日光燈

    本體臺面的工藝槽在臺面板下部

    本體臺面采用加強結構,滿足承載要求,臺面板可拆卸)上設有若干小孔,用來排除臺面板上的液體

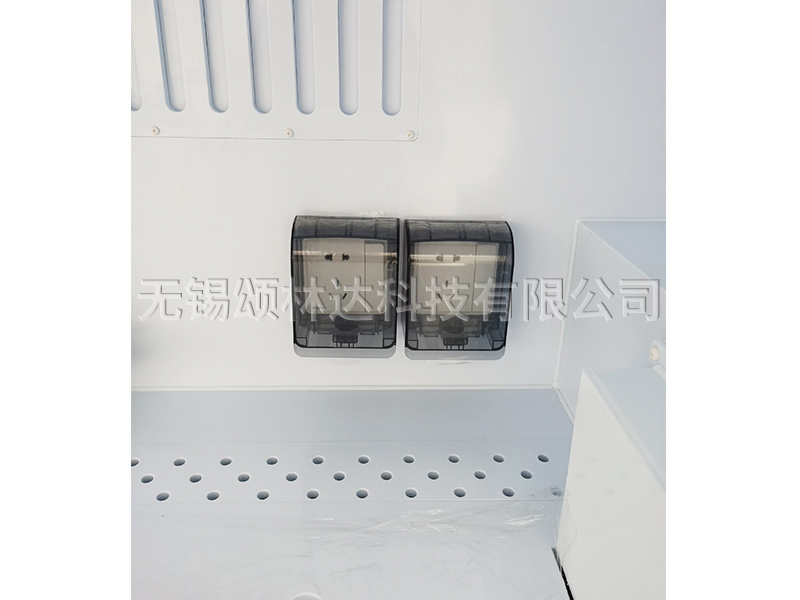

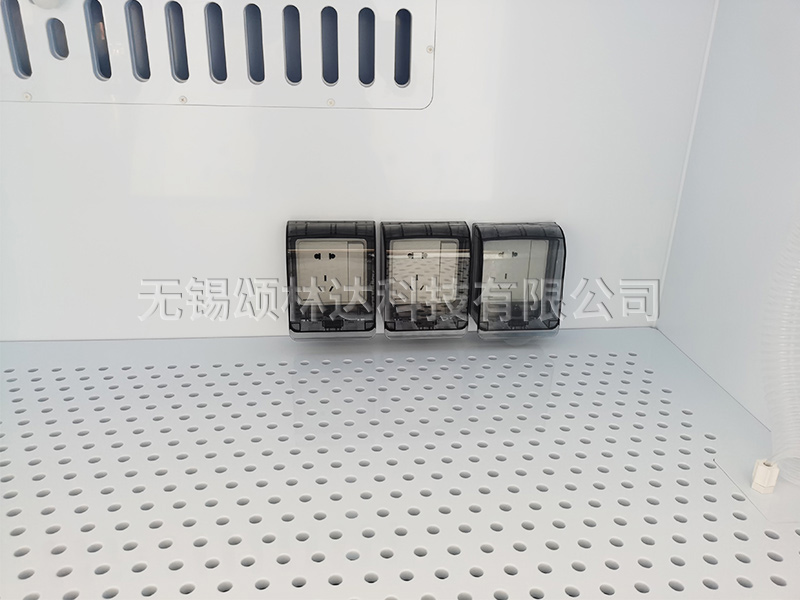

    操作臺側面加裝 250V 20A  5 孔電源插座 2 ,250V 10A  5 源插座 2 個,用供電

    本體臺面: 進深:750MM

    高度:800~900MM

    排水管口加裝濾網,排放管路加裝手動球閥

    廢液槽底部加支撐筋

    2.1. 酸槽(位于操作臺左側)

    材質:10mm 厚進口PVDF 板材焊接成型

    方式:安裝于設備左側

    用途:用于零件的沖洗及酸洗

    槽體內尺寸(mm):LXWXH=400X500X300mm(隔空板到槽體上面高度270mm)

    構成:該槽為單槽結構,底部傾斜設計,便于廢水的排空

    隔空板:槽體底部裝有隔空板,隔空板為水平狀態,上面有均布φ10mm 孔便于流水

    溢流口:槽體設計有溢流口,與排放管路接到一個出口,防止酸液或廢水溢出

    注水龍頭位于酸槽內側

    排放:手閥排放,重力排放至廠務排放管路,排口加裝濾網φ3 矩陣孔

    數量:1

    槽蓋:瓷白 PP 槽蓋,設計有長條扣手孔,便于拿取,槽蓋蓋上之后與臺面平齊

    ü 上部配有噴水龍頭,直接沖洗工件,位于水洗槽內側,槽體居中位置



    2.1. 堿槽(位于操作臺右側)

    材質:10mm 厚瓷白PP

    方式:與設備本體一體焊接

    用途:用于零件的沖洗及堿洗

    槽體內尺寸(mm):LXWXH=400X500X300mm(隔空板到槽體上面高度270mm)

    構成:該槽為單槽結構,底部傾斜設計,便于廢水的排空

    隔空板:槽體底部裝有隔空板,隔空板為水平狀態,上面有均布φ10mm 孔便于流水

    溢流口:槽體設計有溢流口,與排放管路接到一個出口,防止酸液或廢水溢出

    注水龍頭位于堿槽內側

    排放:手閥排放,重力排放至廠務排放管輅,排口加裝濾網φ3 矩陣孔

    數量:1

    槽蓋:瓷白 PP 槽蓋,設計有長條扣手孔,便于拿取,槽蓋蓋上之后與臺面平齊

    ü 上部配有噴水龍頭,直接沖洗工件,位于水洗槽內側,槽體居中位置



    2.2. DI 純水管路

    位于本體后下方,對應位置有活動維修門,總進水處加裝手動球閥

    2.3. 排風系統

    排風系統設置于本設備的上部后側

    排風的形式采用上側、后排風
